Balancines para separación y elevación de carga

Es una herramienta que se compone de una viga, que puede ser rígida o telescópica, en la que se suspende una carga desde varios puntos.

Su función es transformar las fuerzas de tracción diagonales en fuerzas verticales, evitando que la carga pueda sufrir compresión o deformaciones durante el izado.

Se utilizan para manipular cargas largas, pesadas o frágiles que no pueden elevarse desde un solo punto.

Son imprescindibles en el sector naval, eólico, construcción modular y grandes talleres metalúrgicos para mover desde contenedores hasta palas de aerogeneradores.

Aunque se los suele confundir por su diseño, existe una gran diferencia:

• En el balancín de carga, la carga se suspende de la viga, que soporta esfuerzos de flexión. Especialmente útil cuando la altura disponible es reducida.
• El balancín de separación utiliza dos eslingas superiores que se unen en el gancho de la grúa, en la que la barra solo trabaja a compresión. Con esto, se pueden mover cargas más pesadas con un peso de tara menor. Pero requiere de más altura libre para el izado.

Todos nuestros balancines se diseñan y fabrican bajo las normas UNE-EN 13155, cuentan con marcado CE y se entregan con su correspondiente certificado de pruebas de carga y manual de uso.

Según la normativa, los balancines deben someterse a una inspección visual antes de cada uso y a una revisión exhaustiva anual por parte de personal competente. Se debe verificar la ausencia de fisuras, deformaciones en la viga, el estado de las soldaduras y el desgaste de los grilletes o ganchos.

Es normal tener dudas, pero no te la juguetes. La carga es muy valiosa, así que tienes que elegir el más indicado.

En la ficha de cada producto especificamos al detalle las características de cada balancín de carga y separación. Ante cualquier duda, ponte en contacto con nosotros y te asesoraremos.

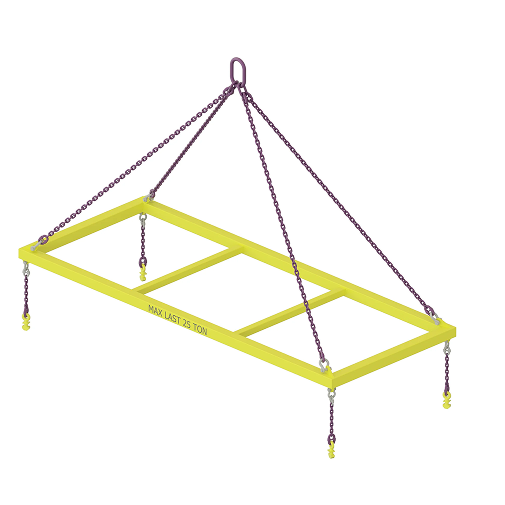

Cuando una carga tiene unas dimensiones, una geometría o unos puntos de suspensión que no encajan con una solución estándar, se puede estudiar el diseño de un balancín adaptado a esa maniobra concreta. IMDV contempla precisamente la fabricación de balancines a medida además de los modelos disponibles en catálogo.

Para definir la solución es necesario conocer cómo es la carga, cómo están distribuidos sus puntos de izado y en qué condiciones se va a manipular. A partir de estos datos puede plantearse una configuración que distribuya adecuadamente los esfuerzos y facilite una elevación estable y segura.

El peso es uno de los datos fundamentales, pero por sí solo no determina qué balancín resulta adecuado. Dos cargas con el mismo peso pueden necesitar soluciones diferentes si cambian sus dimensiones, la posición de los puntos de anclaje, su geometría o el espacio disponible para realizar la maniobra.

También conviene tener en cuenta cómo se conectará el conjunto a la grúa, la disposición de las eslingas y las características de la propia operación. De hecho, la diferencia entre determinados balancines de elevación y separación influye incluso en la altura libre necesaria durante el izado.

Para realizar una primera valoración conviene aportar toda la información disponible sobre la carga: peso, dimensiones, geometría, posición de los puntos de izado y, si se conoce, ubicación del centro de gravedad. También resulta útil indicar el tipo de grúa o sistema de elevación con el que se utilizará y las condiciones habituales de la maniobra.

Con estos datos se puede estudiar qué configuración responde mejor al trabajo previsto y plantear el cálculo y diseño del balancín. En IMDV los equipos a medida se desarrollan específicamente para las necesidades operativas de cada proyecto y se fabrican contemplando los requisitos aplicables de cálculo, pruebas y marcado CE.
